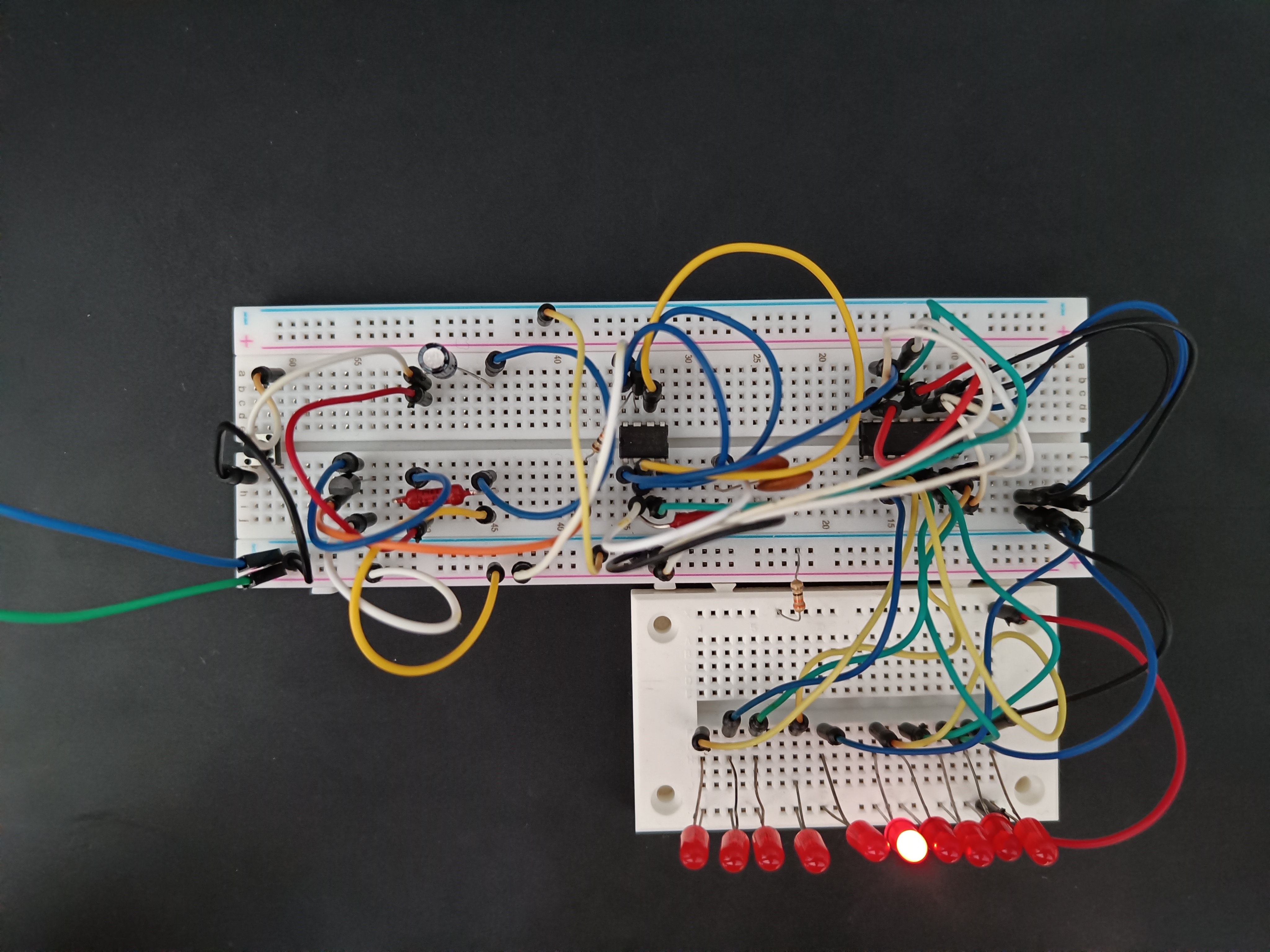

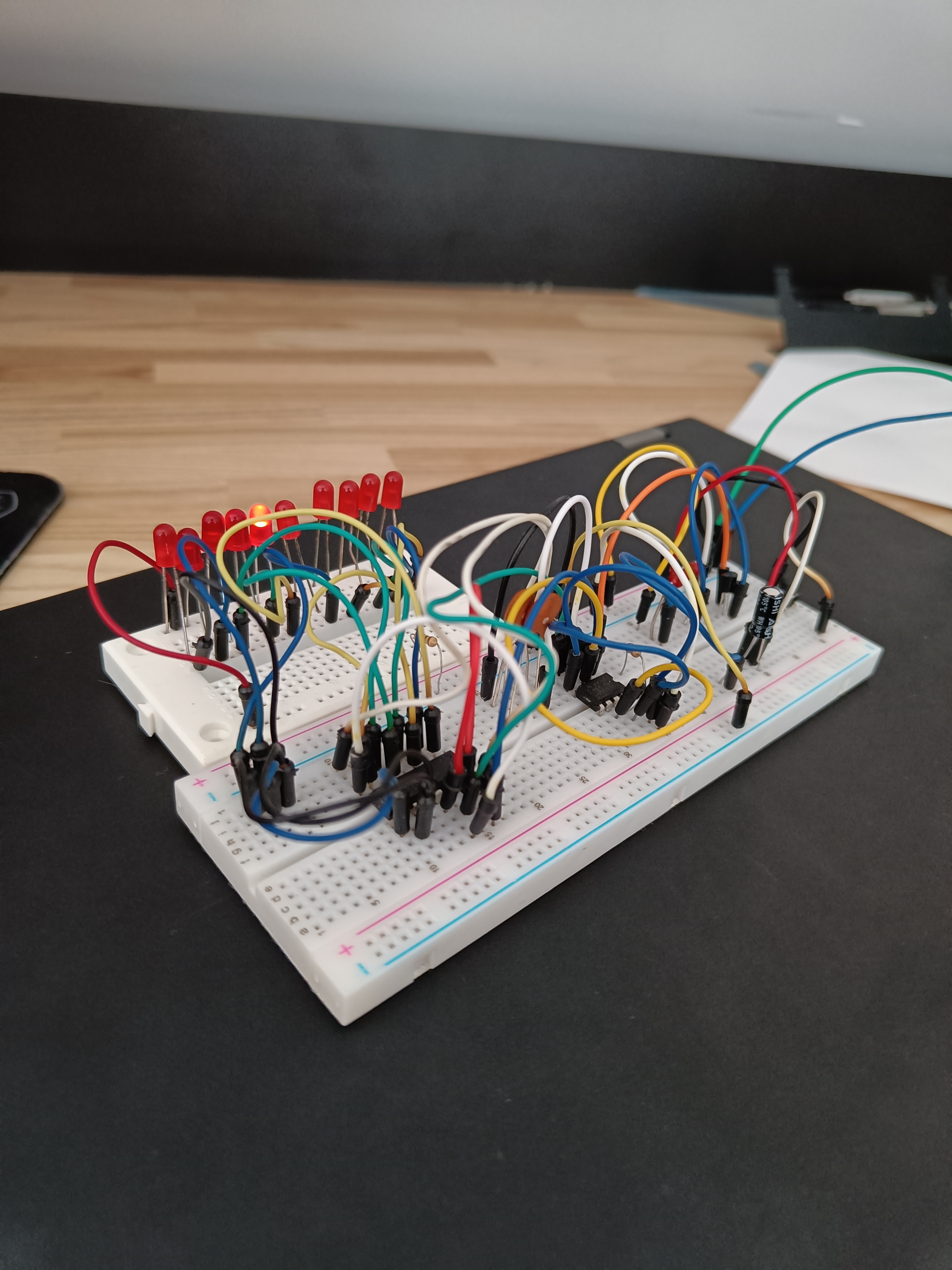

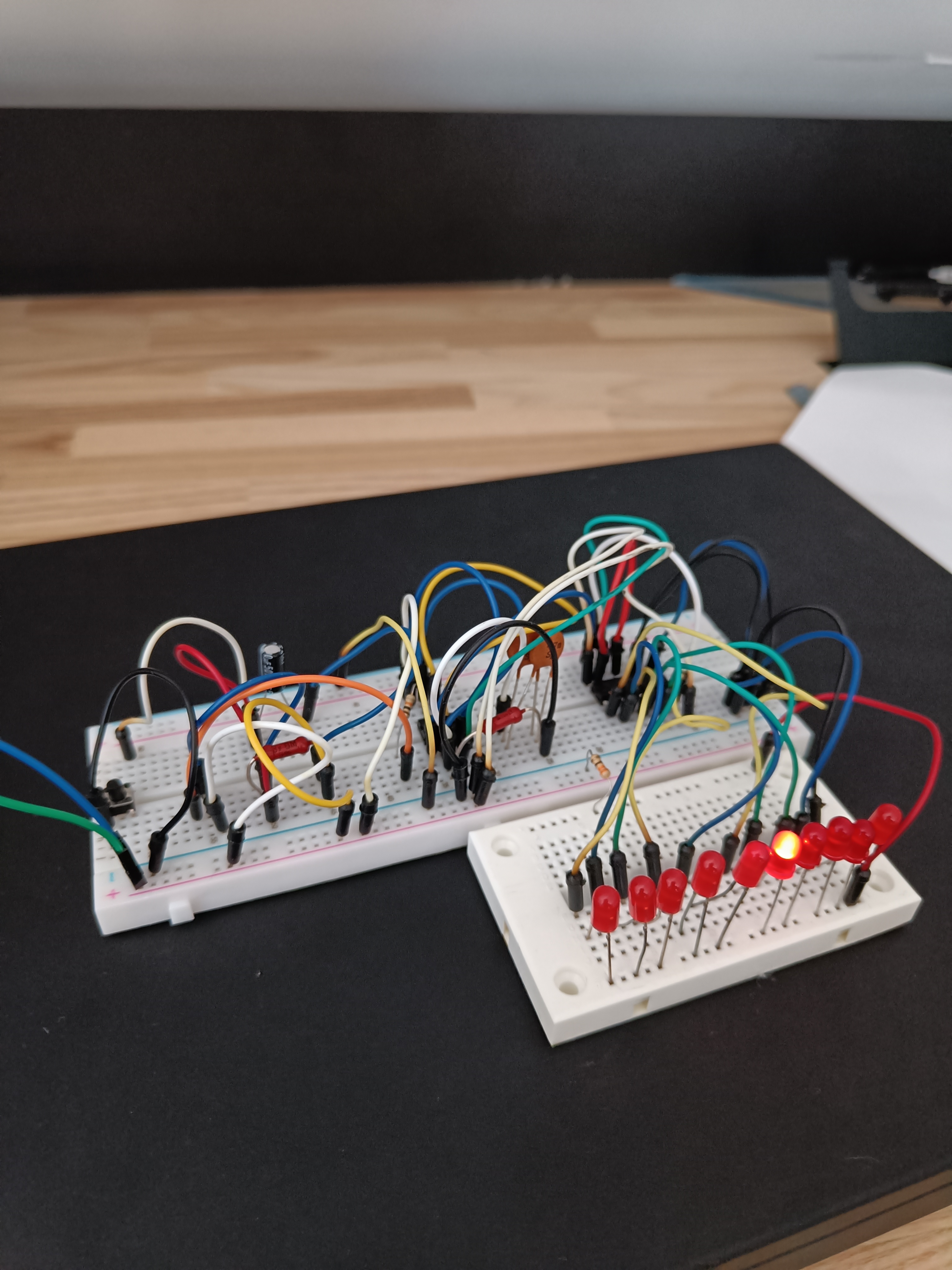

Nasz układ możemy podzielić na trzy części:
Sekcje zasilania
Generator impulsów 555
Licznik CD4017
SEKCJA ZASILANIA
W jej skład wchodzi tranzystor z podłączonymi rezystorami i kondensatorami oraz przycisk.
Wciśnięcie przycisku powoduje ładowanie kondensatora 1uF. Naładowanie kondensatora powoduje przepływ prądu między kolektorem i emiterem naszego tranzystora PNP.
GENERATOR IMPULSÓW
W celu implementacji naszego licznika potrzebujemy generator fali prostokątnej. Do tego celu wykorzystamy układ scalony 555. Aby układ ten generował taką falę potrzebujemy aby nasz 100nF kondensator ciągle ładował i rozładowywał się. Kondensator ładujemy poprzez rezystor 10 kOhm, a rozładowujemy poprzez pin 7 układu scalonego. Od prędkości ładowania tego kondensatora zależeć będzie okres przebiegu naszej fali.
LICZNIK

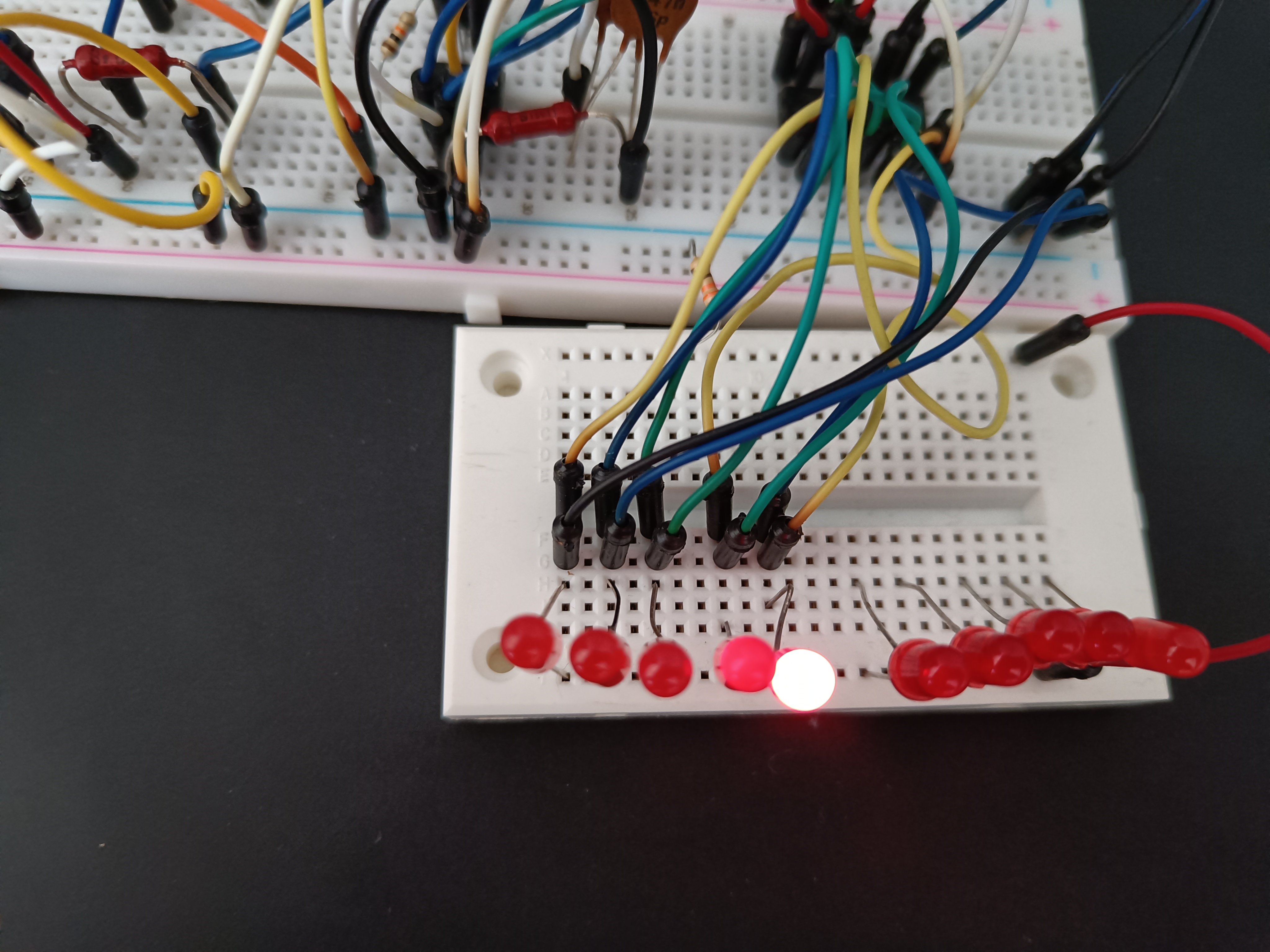

Nasz licznik ma 10 wyjść, z których każde podłączone jest do pojedynczej diody LED, wszystkie diody są połączone ze sobą katodami a następnie do uziemienia poprzez rezystor 330 Ohm.
Każda zmiana fali kwadratowej z naszego generatora na wejściu 14 (wejście zegarowe) licznika powoduje przełączenie między kolejnymi diodami.
Prędkość ta zależy od częstotliwości fali generowanej w układzie 555.
- Układ scalony 555;
- Układ scalony CD4017;
- Tranzystor bipolarny PNP;
- Diody LED 10 lub 5;
- Przycisk monostabilny;
- Rezystory (2 x 3.3 MΩ, 1 x 10 MΩ (Możemy obejść się bez), 1 x 10 kΩ 1 x 330 Ω);
- Kondensatory (1 x 1 μF / 10 μF, 1 x 100 nF);
Wszelkie dokumenty zostały zamieszczone w opisie filmiku prezentującego działanie obwodu. Można znaleźć tam:
- Instrukcje montażu krok po kroku
- Skrypt dla nauczyciela przygotowany do przeprowadzenia zajęć na podstawie tego układu
- Pomysły na inne projekty elektroniczne
- Prezentacje opisującą dokładnie działanie układu.
Pod poniższym adresem można znaleźć symulację bliźniaczego obwodu w programie TinkerCad.
https://www.tinkercad.com/things/hnBMecz0Ar2-elektroniczna-ruletka?sharecode=bAQ1p9H4doedCKE58_AoXOgTOJu18ZdXeejDRmCw8i4
